冷熱沖擊試驗箱內部結構解析——控制系統與安全保護結構

控制系統是冷熱沖擊試驗箱的“大腦"，負責統籌所有內部結構的運行，實現試驗參數設定、運行狀態監測與調節；安全保護結構則是設備安全運行的“防護盾"，避免因設備故障、操作不當導致的設備損壞或安全事故。二者相輔相成，共同保障設備的穩定、安全運行。結合13年環境試驗設備研發與生產經驗，東莞皓天試驗設備有限公司詳細解析控制系統與安全保護結構的內部組成、工作原理，幫助企業深入了解設備構造，提升設備操作安全性與可靠性。

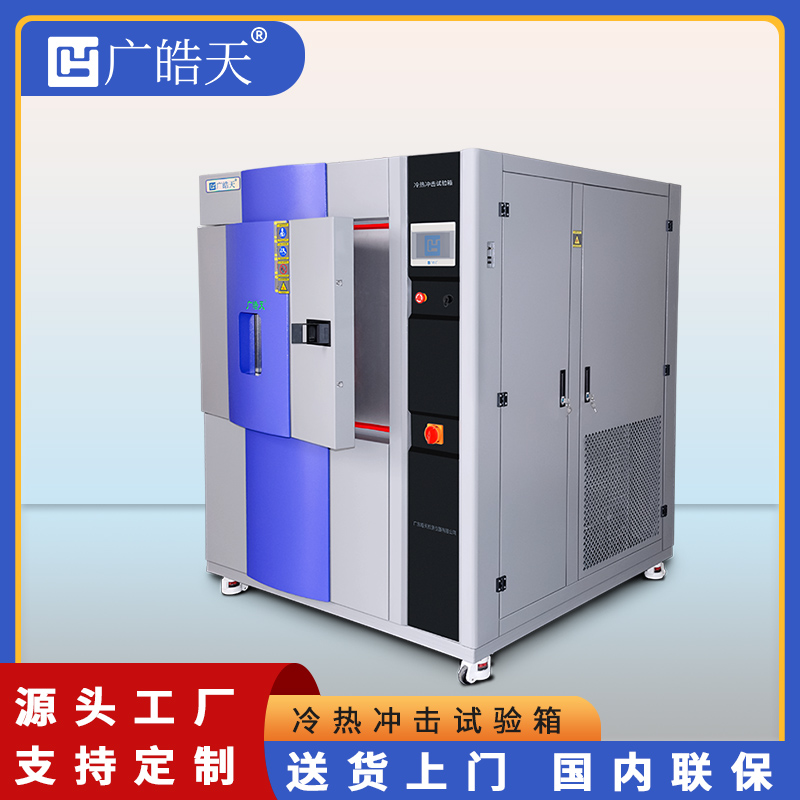

冷熱沖擊試驗箱的控制系統，主要由PLC控制器、觸摸屏、溫度傳感器、繼電器、接觸器及線路接口等部件組成，核心作用是接收操作指令、采集運行數據、調節各系統工作狀態，實現試驗過程的自動化、智能化控制。控制系統的設計核心是兼顧操作便捷性與運行穩定性，適配高低溫交替的試驗工況，確保各內部結構協同運作。

PLC控制器是控制系統的核心單元，相當于設備的“指揮中樞"，負責處理操作指令與運行數據，控制制冷系統、加熱系統、樣品轉移機構等核心結構的協同工作。東莞皓天選用工業級PLC控制器，具備抗干擾能力強、運行穩定、響應迅速的特點，能夠適應高低溫、高濕度的運行環境，避免因環境干擾導致的控制故障。PLC控制器內置預設程序，同時支持用戶自定義試驗程序，可靈活設定高溫、低溫、駐留時間、循環次數等試驗參數，滿足不同試驗需求。

觸摸屏是人機交互的核心部件，用于操作人員設定試驗參數、啟動停止設備、查看設備運行狀態與試驗數據。東莞皓天選用高清工業觸摸屏，操作界面簡潔直觀，支持中英文切換，便于不同操作人員使用；觸摸屏具備防刮、防水、抗干擾的特點，適應設備的運行環境，同時配備屏幕保護功能，延長使用壽命。操作人員可通過觸摸屏實時查看各系統的運行狀態，比如壓縮機、風機、加熱元件的運行情況，以及腔體內部的實時溫度，當設備出現故障時，觸摸屏會及時顯示故障代碼與故障提示，方便操作人員快速排查。

溫度傳感器是控制系統采集溫度數據的核心部件，用于實時監測腔體內部的溫度，為控制調節提供依據。東莞皓天選用高精度PT100鉑電阻溫度傳感器，均勻分布在高溫腔、低溫腔、測試腔的不同位置，確保溫度采集的全面性與準確性。溫度傳感器將采集到的模擬溫度信號，轉化為數字信號，傳遞給PLC控制器，PLC控制器根據實時溫度與設定溫度的差值，自動調節制冷系統、加熱系統的運行狀態，實現溫度穩定控制。

繼電器與接觸器用于接收PLC控制器的指令，控制各核心部件的電路通斷，實現部件的啟停與運行狀態調節。比如，控制壓縮機、風機、加熱元件的啟停，調節樣品轉移機構的運行，確保各部件按照控制指令有序運作。線路接口用于連接各部件的線路，保障信號傳輸與電路暢通，東莞皓天在線路設計中，采用防干擾、耐高溫的線路，同時優化線路布局，避免線路雜亂纏繞，防止線路磨損或接觸不良。

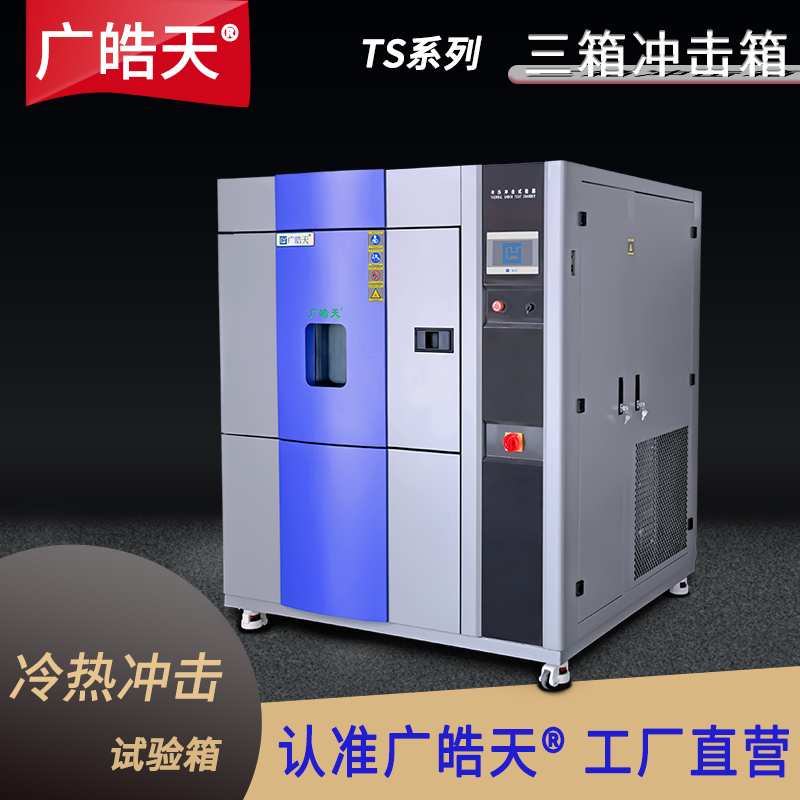

安全保護結構是冷熱沖擊試驗箱的內部結構，主要包括超溫保護、過載保護、漏電保護、機械安全保護等，保障設備與操作人員的安全。超溫保護由獨立溫控器與溫度傳感器組成，當腔體內部溫度超過設定閾值時，自動切斷加熱或制冷系統電源，停止設備運行，并發出報警信號；過載保護用于保護壓縮機、風機、電機等部件，當部件運行負荷過大時，自動切斷電源，避免部件損壞；漏電保護用于防止設備漏電，保障操作人員人身安全，當設備出現漏電現象時，快速切斷總電源，發出報警提示。

機械安全保護主要針對樣品轉移機構與腔門，比如限位開關防止樣品轉移機構超程運行，腔門安全鎖確保設備運行時腔門無法打開，避免操作人員接觸高低溫環境造成傷害；此外，設備還配備了制冷劑泄漏報警、風機故障報警等功能，當設備出現異常時，及時發出報警信號，提醒操作人員排查故障。

結合13年生產經驗，東莞皓天在控制系統與安全保護結構的設計中，注重可靠性與實用性，選用優質核心部件，優化控制邏輯與保護機制，確保設備能夠穩定、安全運行。了解控制系統與安全保護結構的組成與工作原理，有助于企業操作人員規范操作設備，及時排查故障，提升設備使用安全性與使用壽命。
